Internet Protocol Security (IPSec)

8 minuti

IPsec (Internet Protocol Security) è un insieme di protocolli che serve a proteggere le comunicazioni IP (IPv4 e IPv6). È usato soprattutto per creare VPN sicure, ma può proteggere qualunque traffico IP. IPsec lavora a livello 3 (Rete) del modello OSI, quindi può proteggere tutto ciò che viaggia sopra (TCP, UDP, applicazioni, ecc. IPsec garantisce quattro cose fondamentali:

  1. Confidenzialità → cifra i dati (nessuno può leggerli).
  2. Integrità → verifica che i dati non siano stati modificati.
  3. Autenticazione → verifica l’identità delle parti coinvolte.
  4. Anti-replay → impedisce di riutilizzare pacchetti vecchi per attacchi.

Prima di introdurre modalità e protocolli dobbiamo parlare della Security Association (SA) la quale è una connessione logica monodirezionale tra un mittente e un destinatario, utilizzata in IPsec per applicare servizi di sicurezza al traffico di rete (es. autenticazione, cifratura).

IPsec ha due protocolli principali:

  • AH (Authentication Header) → autentica il pacchetto e garantisce integrità.
  • ESP (Encapsulating Security Payload) → cifra il contenuto e può anche autenticare.

Una SA può usare solo uno dei due, non entrambi contemporaneamente:

  • SA per AH oppure
  • SA per ESP

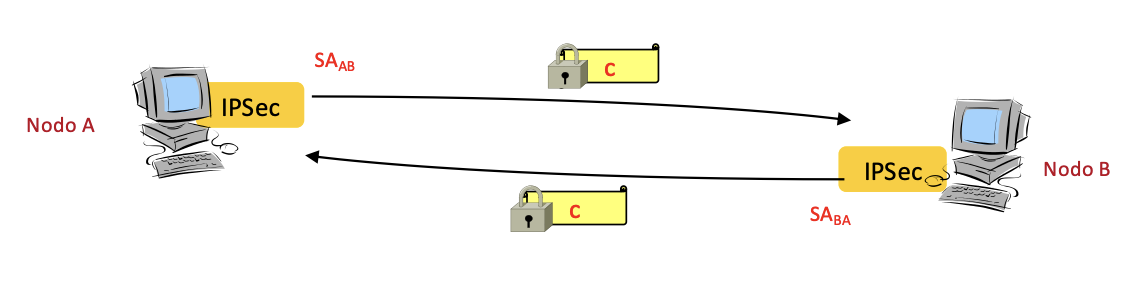

Poiché un’SA è monodirezionale, se due host devono comunicare in entrambe le direzioni in modo sicuro si crea prima un’SA per il traffico A → B e poi un’altra SA per il traffico B → A. Quindi, la comunicazione sicura completa richiede almeno due SA. Il funzionamento di IPsec si basa su due database principali:

  1. SPD (Security Policy Database): Contiene le regole che decidono cosa fare con i pacchetti (se proteggerli con IPsec, scartarli o inviarli senza protezione).
  2. SAD (Security Association Database): Memorizza i parametri tecnici di ogni connessione sicura (SA).

Ogni Security Association (SA) è identificata univocamente da tre elementi:

  • Indirizzo IP di destinazione.
  • Protocollo di sicurezza (AH o ESP).
  • SPI (Security Parameters Index): Un identificativo a 32 bit che permette al destinatario di selezionare l’esatta SA per elaborare correttamente il pacchetto ricevuto.

Modalità operative di IPsec

IPsec può funzionare in due modi:

  • Modalità Transport:
    • Protegge solo il payload IP, non l’intero pacchetto.
    • Il vero indirizzo IP del mittente rimane visibile.
    • Usata tra host e host (es.: server to server).
  • Modalità Tunnel:
    • Incapsula l’intero pacchetto IP dentro un nuovo pacchetto IPsec.
    • Indirizzi originali nascosti e protetti.
    • Usata nelle VPN site-to-site o client-to-site.

Componenti principali di IPsec

IPsec usa tre blocchi principali:

  • Protocollo AH (Authentication Header):
    • Garantisce integrità e autenticazione.
    • Non cifra i dati.
    • Oggi è usato raramente (quasi tutto è fatto con ESP).
  • Protocollo ESP (Encapsulating Security Payload):
    • Cifra i dati (confidenzialità).
    • Garantisce integrità e autenticazione.
    • È quello usato quasi sempre nelle VPN.
  • IKE (Internet Key Exchange):
    • Negozia algoritmi
    • Scambia chiavi (Diffie–Hellman)
    • Stabilisce le SA (Security Association)

Versioni:

  • IKEv1 (vecchio)
  • IKEv2 (attuale, più sicuro e semplice)

AH

AH (Authentication Header) è il protocollo IPsec che fornisce autenticazione, integrità e protezione antireplay, ma non cifra il contenuto dei pacchetti. Garantisce che il pacchetto non sia stato modificato durante il tragitto. Usa numeri di sequenza e una finestra scorrevole per prevenire ritrasmissioni malevole.

Limiti

  • NON offre confidenzialità (nessuna crittografia)
  • Problemi con NAT
  • Quasi sempre sostituito da ESP

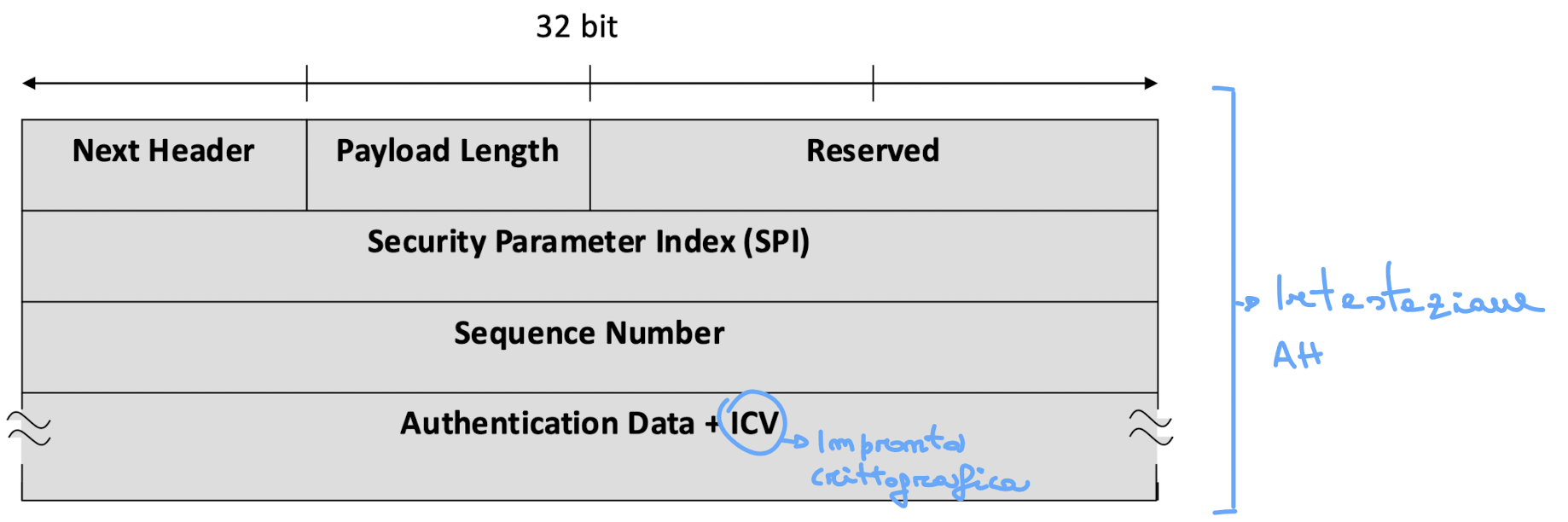

Questo protocollo garantisce l’integrità dei dati tramite il campo ICV (Integrity check value) che è l’impronta crittografica del pacchetto. Questo campo garantisce che il pacchetto non sia stato manomesso e utilizza una crittografia a chiave simmetrica che viene calcolata su campi non modificabili.

Come AH garantisce l'Integrità (L'impronta digitale)

  • Il calcolo del MAC: Prima di inviare il pacchetto, il mittente prende quasi tutto il pacchetto (Header IP + Header AH + Payload) e lo passa attraverso un algoritmo di hashing (come SHA-256) insieme a una chiave segreta condivisa.
  • Il risultato (ICV): Il risultato è un numero fisso chiamato ICV (Integrity Check Value), che viene scritto dentro l’header AH.
  • La verifica: Quando il destinatario riceve il pacchetto, rifà lo stesso calcolo. Se il suo risultato è identico a quello scritto nell’header AH, significa che nessun bit del pacchetto è stato cambiato durante il viaggio. Se anche solo un bit del mittente fosse stato alterato, il calcolo non tornerebbe.

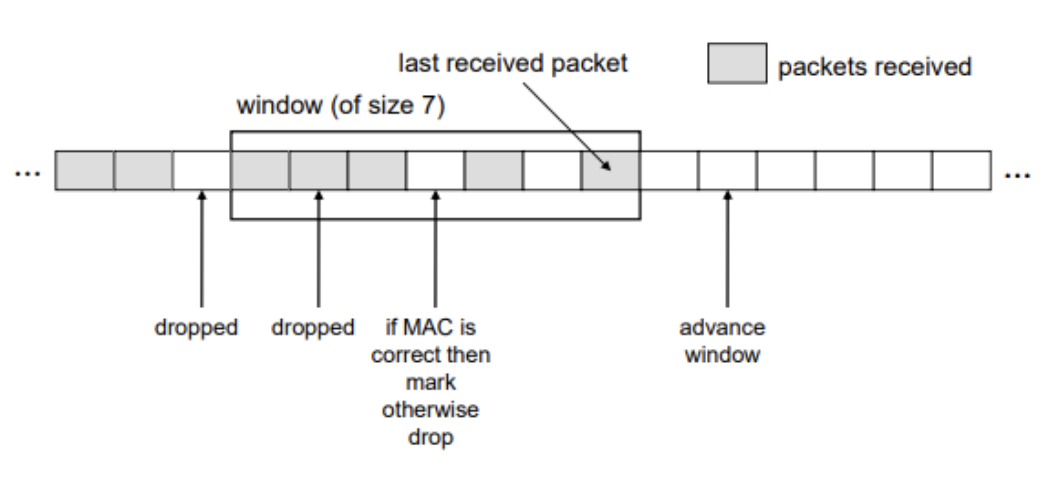

Come funziona la sliding window

Immaginiamo una finestra numerata, ad esempio di 64 slot (valore tipico ma configurabile). Questa finestra rappresenta un intervallo di numeri di sequenza accettabili in un dato momento. Il sistema controlla:

  • se è già stato ricevuto → RIFIUTATO (probabile replay)
  • se non è stato ricevuto → ACCETTATO e il relativo bit nella finestra viene segnato come ricevuto

Resistenza all'attacco di replay

Ogni pacchetto inviato riceve un numero progressivo (1, 2, 3…). Il destinatario tiene traccia dei numeri già ricevuti tramite una “finestra scorrevole” nel SAD. Se l’attaccante rimanda il pacchetto n. 1 quando il destinatario è già arrivato al n. 50, il pacchetto viene scartato immediatamente perché considerato un duplicato (replay).

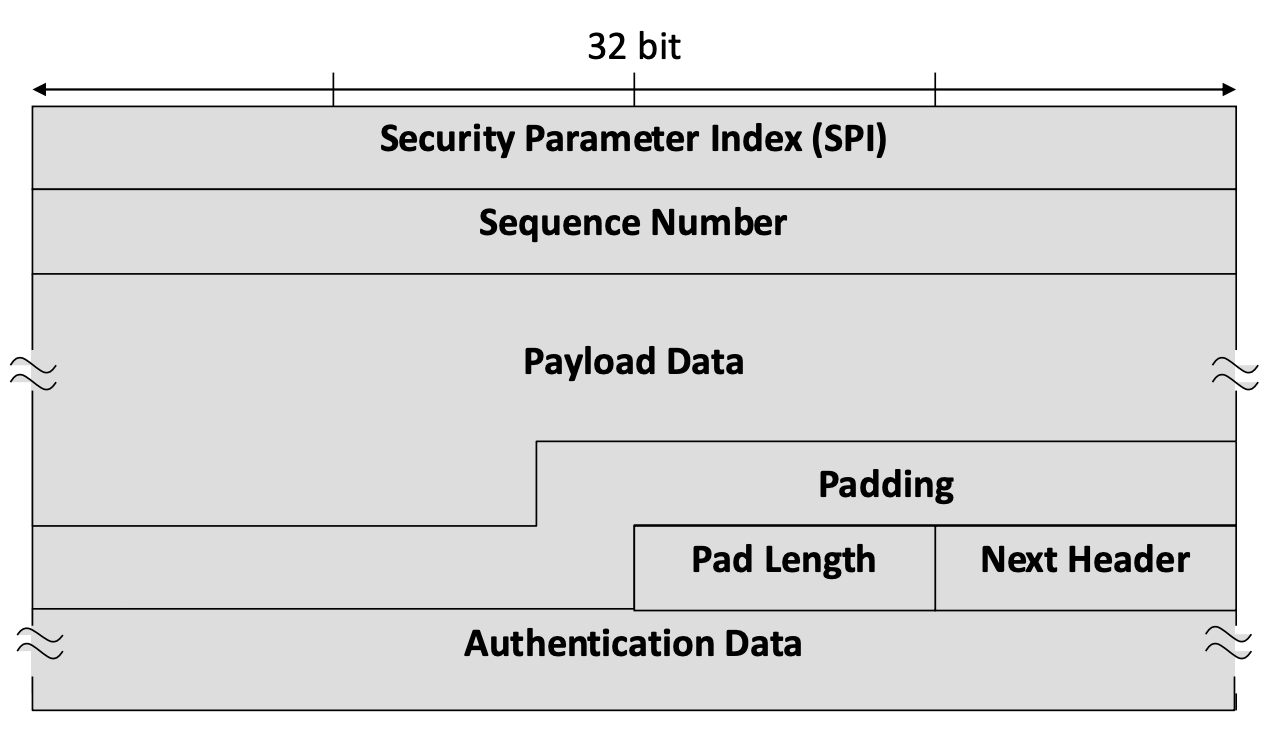

ESP – Encapsulating Security Payload

ESP (Encapsulating Security Payload) è il componente più utilizzato di IPsec.
Fornisce confidenzialità, integrità, autenticazione opzionale e protezione antireplay.

Funzioni principali

  • Crittografia per nascondere i dati, tramite algoritmi come:
    • AES-CBC
    • AES-GCM (modernissimo: include autenticazione integrata)
    • 3DES (deprecato)
  • Integrità (opzionale in alcune modalità): Tramite HMAC-SHA1/SHA2 o integrità integrata in AES-GCM.
  • Autenticazione: Verifica il mittente, spesso tramite un MAC (Message Authentication Code).
  • Protezione antireplay: Come AH, usa numeri di sequenza.

Come ESP garantisce la Riservatezza

  • Cifratura: Il payload originale (ad esempio un segmento TCP contenente una mail) viene preso e trasformato in un ammasso di dati illeggibili usando un algoritmo di cifratura simmetrica (come AES) e una chiave segreta.
  • Incapsulamento: Questo blocco cifrato viene messo “in mezzo” tra un nuovo ESP Header (che serve a gestire la connessione) e un ESP Trailer (che serve a dare la giusta lunghezza ai dati).
  • Autenticazione: Infine, ESP aggiunge in coda un campo di autenticazione (simile ad AH) per assicurarsi che nessuno abbia manomesso il “lucchetto”.

AH + ESP

Per ottenere simultaneamente la confidenzialità (tipica di ESP) e la protezione dell’intero header IP (tipica di AH), è necessario concatenare più SA in una sequenza definita “iterated layering”. Utilizzando la Transport Adjacency, si applica AH sopra ESP in modalità trasporto, estendendo l’autenticazione all’intestazione IP originale per prevenire attacchi di spoofing. Nel Transport-tunnel bundle, invece, si inserisce un’autenticazione end-to-end (AH in modalità trasporto) all’interno di un tunnel cifrato (ESP in modalità tunnel) stabilito tra gateway, garantendo così sia la sicurezza della tratta intermedia che l’autenticità della sorgente originale.

IKE

IKE (Internet Key Exchange) è il protocollo che “gestisce” la sicurezza in IPsec.

Serve per:

  • autenticare le parti (client e server)
  • negoziare parametri di sicurezza
  • scambiare chiavi crittografiche
  • creare e gestire le SA (Security Associations)

IKE è un protocollo a due fasi. Il suo obiettivo finale non è trasportare i dati (quello lo fanno ESP/AH), ma costruire un canale sicuro affinché i router possano mettersi d’accordo sulle chiavi senza che nessuno li ascolti.

Le fasi del protocollo IKE

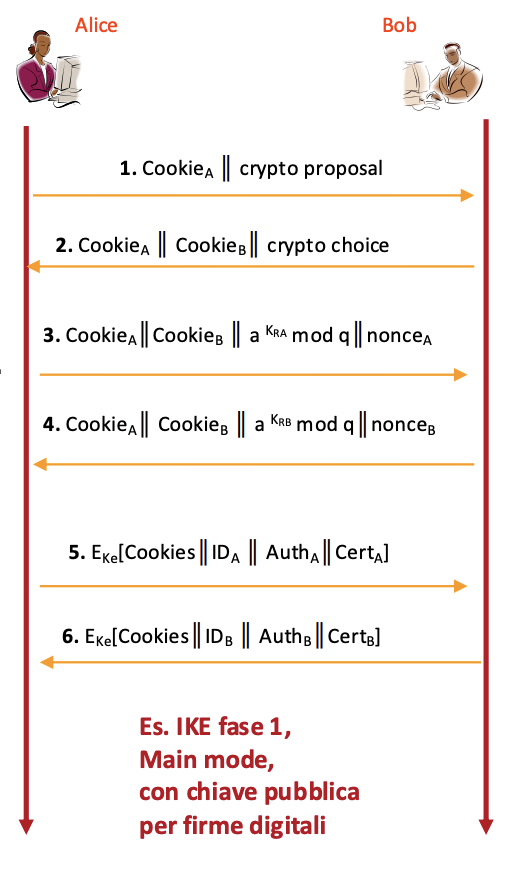

Fase 1 in modalità principale: Creare il canale di gestione. In questa fase, i due dispositivi (es. due firewall) non si fidano ancora l’uno dell’altro.

  • Obiettivo: Autenticarsi e creare un primo tunnel sicuro criptato solo per parlare tra loro.
  • Cosa succede:
    1. Si scambiano le proposte (algoritmi, durata vita, gruppo DH).
    2. Eseguono lo scambio Diffie-Hellman per generare le chiavi.
    3. Si autenticano (tramite Pre-Shared Key o Certificati Digitali).
  • Risultato: Viene creata una IKE SA (Security Association). È un tunnel bidirezionale usato solo per negoziare la fase successiva.

Fase 1 con modalità aggressiva: nel caso in cui due peer si conoscano già, è possibile semplificare la procedura scambiando solo 3 messaggi invece dei precedenti sei. Tuttavia, vi è anche una negoziazione limitata degli algoritmi crittografici e il rischio di un man in the middle.

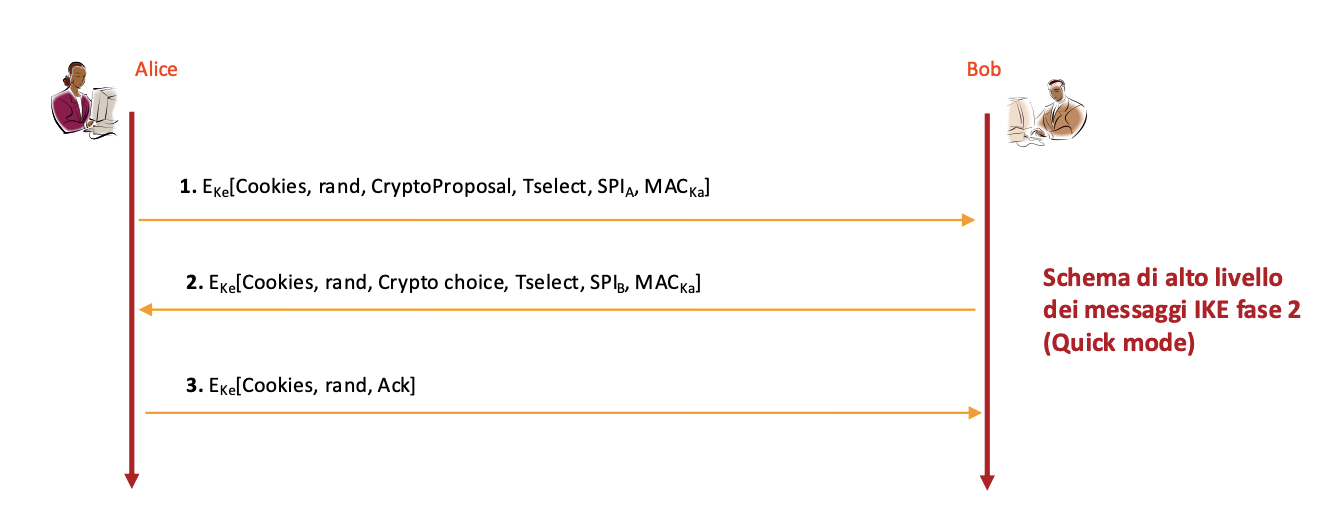

Fase 2: Creare i tunnel per i dati. Ora che i firewall hanno un canale sicuro (creato nella Fase 1), possono mettersi d’accordo su come proteggere i dati veri e propri degli utenti.

  • Obiettivo: Negoziare le SA per ESP o AH.
  • Cosa succede: All’interno del tunnel protetto della Fase 1, i dispositivi negoziano rapidamente quali algoritmi usare per i dati (es. “Per i dati usano AES-256 e SHA-256”).
  • Risultato: Vengono create le IPsec SA.
    • A differenza della Fase 1, queste sono unidirezionali. Ne serve una per l’andata e una per il ritorno.

NAT e IPSec

Con un NAT nella rete, IPsec non può funzionare direttamente, il problema nasce dal fatto che il NAT modifica gli indirizzi IP dei pacchetti, mentre IPsec nasce per proteggerli: il protocollo AH vede la modifica come una manomissione e si blocca, mentre ESP fatica a gestire il ricalcolo dei checksum. La soluzione è il NAT-Traversal (NAT-T), che risolve il conflitto incapsulando i dati IPsec dentro pacchetti UDP sulla porta 4500. Durante la fase di negoziazione (IKE), i due dispositivi si scambiano degli hash per rilevare se ci sia un NAT nel percorso; se lo trovano, iniziano a “impacchettare” tutto il traffico dentro UDP, permettendo così al router NAT di modificare le porte e gli IP senza corrompere la sicurezza della VPN.
